東磁電池采購我司的定壓補水裝置

作者：江陰市嘉一機電制造有限公司瀏覽量：153次時間：2020-12-22 15:02

東磁電池采購我司的定壓補水裝置。

定壓補水裝置是一種穩壓補水裝置，廣泛應用于空調、采暖系統，給水管網系統等，它可替代傳統膨脹的水箱水罐，能減少泵的啟動次數，可吸納系統的部分水膨脹量，易于實現自動補水、自動排氣、自動泄壓和自動過壓保護等。

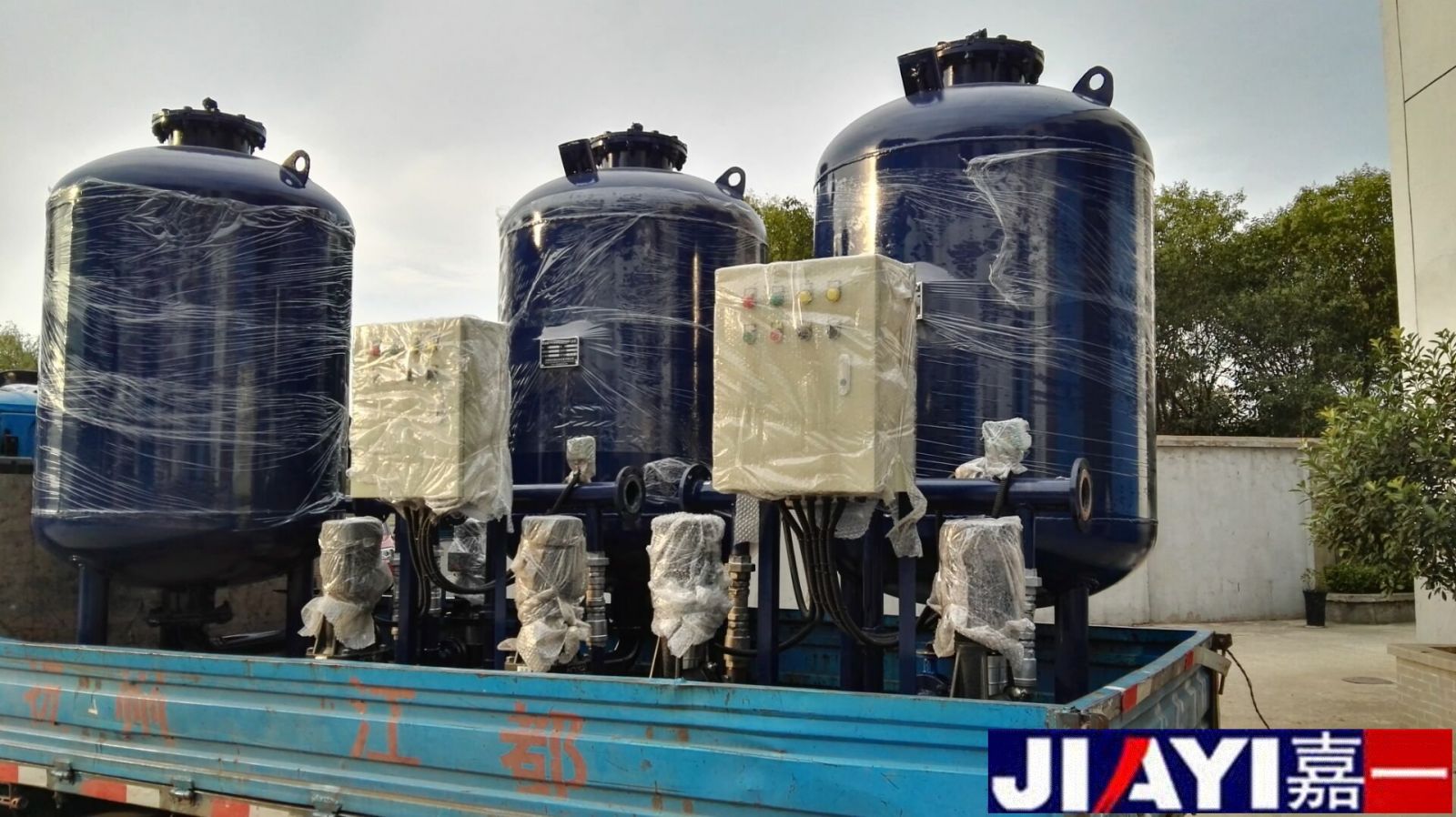

定壓補水裝置利用氣體的可膨脹性進行工作。它主要由囊式定壓罐、水泵、壓力開關、控制箱、安全閥、底座，以及連接管路等組成。當系統內溫度升高時水的體積增大時，系統壓力增大，這時會有部分水進入囊式定壓罐的膠囊中，膠囊囊膨脹會壓縮罐內的氣體，直到系統的壓力和罐內的壓力達到平衡為止。當系統中水的體積減小，系統壓力降低時，罐內的氣體膨脹將囊中的水壓回系統。如果這些補水量仍不能滿足系統需要水量，水泵啟動補水。水泵的啟動與停止動作由系統的電接點壓力表及控制箱進行控制。電接點有兩個設定壓力點，一個是水泵啟動壓力P1，一個是水泵停止壓力P2，P1、P2分別是系統低定壓點及高工作壓力。當通過囊式定壓罐補水后系統壓力仍達不到P1時，控制箱控制水泵開啟向系統補水，當補到系統壓力和罐內壓力大于P2時，水泵停止。

設計選型

工程設計時只要算出系統水體的膨脹容積VO(升)及提出要求的定壓點設定值PO即可從規格表中選型。

(1)系統水體的膨脹容積：VO＝0.0006ΔtVA1.1～1.2

式中:0.0006──水的體積膨脹系數。

Δt──系統水體正常運行時溫度波動范圍，建議取10℃。

VA──加熱設備、系統配管及末端裝置總的水容量(升)建議按實計算。

1.1～1.2──低限貯水量10～20％。

(2)定壓點設定值Pd由工程設計者酌情確定。

系統定壓值：Pd≥(H+1)+1/2△P

式中:Pd——定壓值(m)。

H——系統高點到本定壓裝置之間高差(m)。

△P——定壓值Pd許可的波動值(m)。若許可波動值為±3(m)，則△P為6(m)。
