設備名稱：冷凝器自動在線清洗節能裝置
設備型號：JY-EDLS100-SW
設備品牌：江陰嘉一
適應管徑：DN100
處理流量：8m/h
功率：150W
材料組成： 304不銹鋼/碳鋼
重量：92-872KG
工作壓力：0.6-2.5MPa
輸入電壓：380V/50Hz
循環水冷卻水在水制冷系統中，熱交換器中隨時存在溶解鹽形成水垢沉淀物;暴露在空氣中的水會捕捉空氣中的微粒(沙子，樹葉，灰塵，煙灰等)，這會導致生物膜和沉淀物的產生，迅速結垢，從而地降低熱交換器的效能。研究表明冷凝器管一層0.1~0.5毫米厚的水垢會降低機組熱傳輸30%左右的效能，以及增加15%以上的能源消耗。同時壓縮機被迫更辛苦地工作。生物膜形成的結垢更加嚴重，因為它是水垢熱阻滯效果的5倍。定期手工清洗冷凝器管只是臨時的措施，一旦中央空調恢復運作，結垢會馬上再次形成。此外，工廠停工會遭受更嚴重的成本損失。因為有腐蝕作用的材料被用于清潔，所以冷凝管磨損，降低機組的壽命。
冷凝器在線清洗系統被設計用來持續地自動地清潔熱交換器。清潔的過程包括插入小的橡膠海綿球，這些球被冷凝水帶著通過熱交換器管。球的直徑比管的稍微要大些，當球經過冷凝管的時候，球擦洗管壁，在沉淀物變硬前將其清潔干凈。球的海綿材料作為擦洗的材料，球上的沉淀物在注球器中被洗干凈并通過排閥口排出。
冷凝器自動在線清洗裝置特點
1、全自動化：PLC微電腦全自動控制，無需技術人員專人維護。
2、技術 ：二次回路設計新理念，保證清洗球使用壽命(1年換一次)
3、節能效率高：不到一年時間可一次性回收投入成本。
4、環保、免停機清潔：自動在線清洗，保證冷凝器(蒸發器)無任何積垢，腐蝕。不需要停機酸洗管道，化學劑量能被減少一半，避免和消除空調主機運行時所出現的不正常高壓狀態。
5、使用壽命長：保證冷凝器處于高換熱效率狀態，增加壓縮機及管路使用壽命。
冷凝器自動在線清洗裝置操作流程
1.接通380V電源(進線功率必須大于1.5KW，連接好地線);
2.關上電控箱里空氣開關，電箱面板上的第二排紅色停止指示燈跟電源指示燈全亮;
3.把工作模式開頭打到工作模式1#，然后把手動/停/自動擋位開關打到手動位置;
4.按綠色手動啟動按鈕，這時發球閥工作指示和收球閥工作指示燈亮起，過15秒后膠球輸送泵啟動，膠球泵工作指示燈亮起，清洗開始。清洗過程持續60秒，清洗完后，會關閉發球閥，打開補水閥，進入收球過程，60秒后，收球完成，關閉收球閥，15秒后開始排污，排污時間約10秒，排污完后，自動關閉排污閥、補水閥，整個清洗流程完成，準備進入第二次循環清洗指示。
備注：一般試機完后，都要把手動、停、自動擋位開關打到自動位置因為PLC里面已經設定好了時間，一旦到清洗時間，設備會自動啟動完成整個清洗流程(流程總時間為小于150秒)，于同類產品比較，清洗時間縮短了2-3分鐘，保證不會影響系統流量，路加冷凝器在線清洗流程無需人工操作，防垢，除垢，清洗徹底，節約電能10%以上。

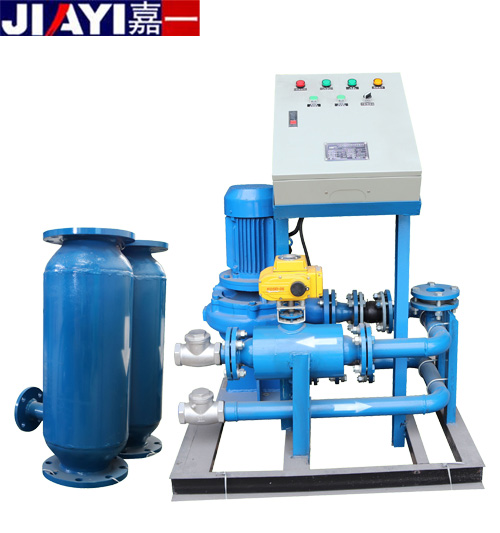

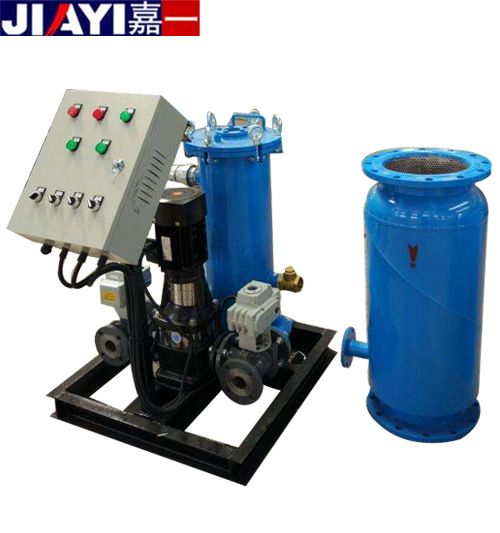

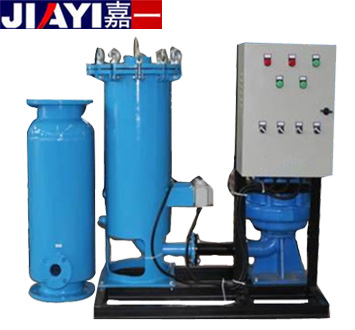

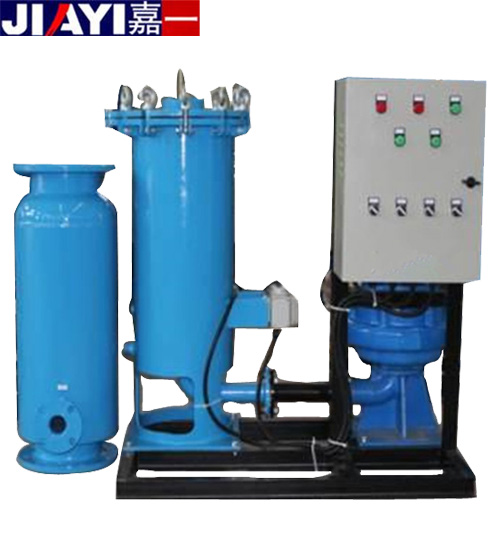

廠家設備示例圖
冷凝器自動在線清洗裝置運行、安裝事項
1.設計選型是根據冷凝器進出水管管徑來確定，膠球大小、種類、比重由廠家專業人員負責確認。
2.在設計安裝時，收球器與江陰嘉一主機周圍應留有600mm的檢修空間。主機應水平安裝，連接管道應橫平豎直，盡量少彎道。
3.為確保清洗球順利清潔管道不被雜物阻塞、劃傷，至少確保從冷凝器進水管發球點到冷凝器出水管收球點這段管道內無大于3mm的焊渣、鐵屑、銹渣等雜物，對于新系統，建議在冷凝器進水管設計機械過濾器，對于改造系統，要打開冷凝器前后端蓋清掉兩端雜物，刷洗換熱器管道內壁的污垢，確保每根換熱器管道潔凈如新。
4.江陰嘉一冷凝器在線自動清洗系統主要針對冷凝器的清洗。在良好使用工況下，江陰嘉一可完全滿足應用對象的清潔。但對于整個管道系統的除垢防銹，殺菌滅藻可配套使用化學清洗或其他物理處理等方法。
5.清潔球的更換很大程度上取決于清潔的頻率和水質的特點.絕大多數情況下，視磨損情況，清潔球在6個月之間更換一次。在主機停用或換季停機的情況下，要讓清洗球回到主機。
節能效益分析
1.提高運作效率
因為冷凝器在線清洗系統可以使冷凝管永久地擺脫結垢，壓縮機的運轉從來不會超過設計極限，因此中央空調會在其佳效率下運轉。
2.延長中央空調壽命，減少維護
因為壓縮機運轉不超過其設計極限，設備的壽命被延長，因此提高了中央空調的效用性和投資回報。較少的維護還是必要的。
3.降低總體能源消耗
當壓縮機正以高功率運作的時候，中央空調卻消耗較少的能源產生相同的輸出。
4.降低水處理成本
因為冷凝器在線清洗系統可以使冷凝管有效地擺脫結垢，水處理只需要用來防止一些輔助設備結垢，如冷卻塔和閥。
5.防止冷凝管腐蝕
微生物腐蝕和集中細胞腐蝕是因為管壁結垢產生。因為冷凝器在線清洗系統可以防止管道結垢，這些腐蝕機理被消除，從而延長管道的壽命。
