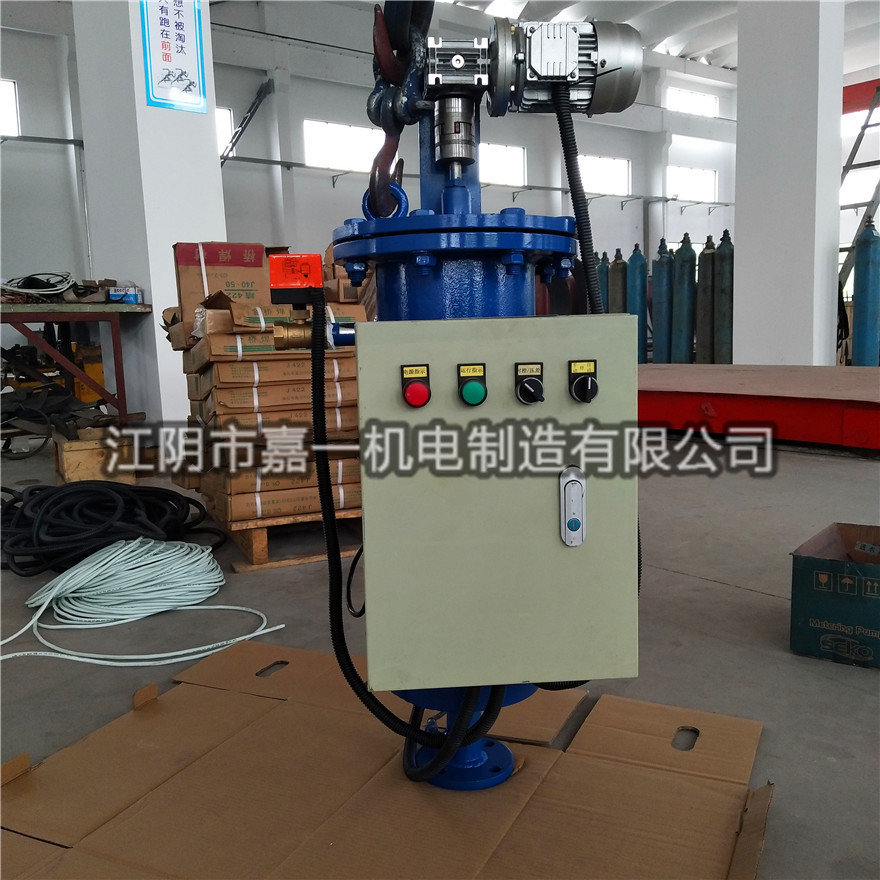

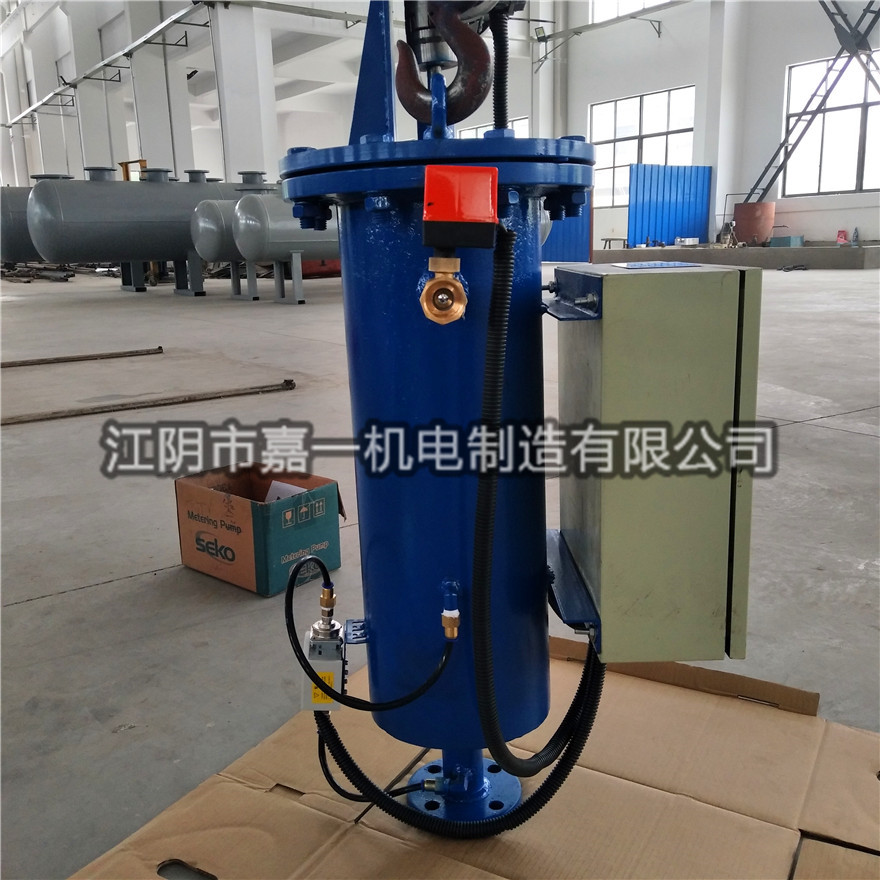

全自動自清洗過濾器由殼體、多元濾芯、反沖洗機構、電控箱、減速機、電動閥門和差壓控制器等部分組成。殼體內的橫隔板將其內腔分為上、下兩腔，上腔內配有多個過濾芯，這樣充分利用了過濾空間，顯著縮小了過濾器體積，下腔內安裝有反沖洗吸盤。工作時，濁液經入口進入過濾器下腔，又經隔板孔進入濾芯的內腔，大于過濾芯縫隙的雜質被截留，凈液穿過縫隙到達上腔，從出口送出。
工作原理
含雜質的水由入口進入過濾器，先流經粗濾網①進行粗過濾，然后進入細濾網②內腔進行細過濾，過濾后的凈水由出口流出。過濾出來的雜質吸附在細濾網上，并因此形成了濾網內外表面的壓差。當壓差達到設定值時（比如0.5 Bar時），壓力傳感器傳送信號給控制器，控制器打開排污閥④從排污口排出，結果使得水力馬達腔和雜質收集器③和⑤室的壓力下降，從而產生了類似于真空清洗原理的負壓抽吸，濾網表面 的雜質隨著反沖洗水通過集污器和水力馬達⑦排到污水腔⑥，經過排污孔排出。排水使水力馬達和雜物收集器旋轉，以使整個濾網得以沖洗。大尺寸的過濾器還帶有驅動缸⑧以控制雜質收集器的縱向移動，并防止其移動過快，使整個濾網能被噴嘴沖洗。整個反沖洗過程自動控制，只需數秒，在自清洗過程中不會造成主水流的中斷。
注意事項
1. 設備應采用旁通式安裝，以便設備在不停機狀態下檢修與維護。
2. 本設備可根據現場情況采用水平或垂直安裝，設備必須按進出水口方向與管道連接，當垂直安裝時，設備進水口朝上，水平安裝時，排污口朝下。
3. 設備進水口、出水口、排污口均應加裝閥門（排污閥應為快速閥）。
4. 設備之間凈距離不小于1500mm；設備與墻體凈距離不小于1000mm；設備與四周應留出不小于500mm的維修空間。
5. 設備進出口管道上，應以靠近管口處設置管道支架；直接與容器管口相連接的大于或等于DN150的閥門下面宜設置支架。
應用范圍
全自動過濾器主要用于凈化水用途，可用于工業、農業、電力、電子、醫藥、食品、印染、建筑、鋼鐵、冶金、造紙，煤礦，游泳池，景觀，綠化等各行各業的水過濾、水處理、水改造特別是對水質要求較高的微濾領域，全自動過濾器有很多功能可去除水中泥沙、粘土、鐵銹、懸浮物、藻類、生物粘泥、腐蝕產物、大分子細菌、有機物及其它微小顆粒等雜質，達到水質凈化的目的。
