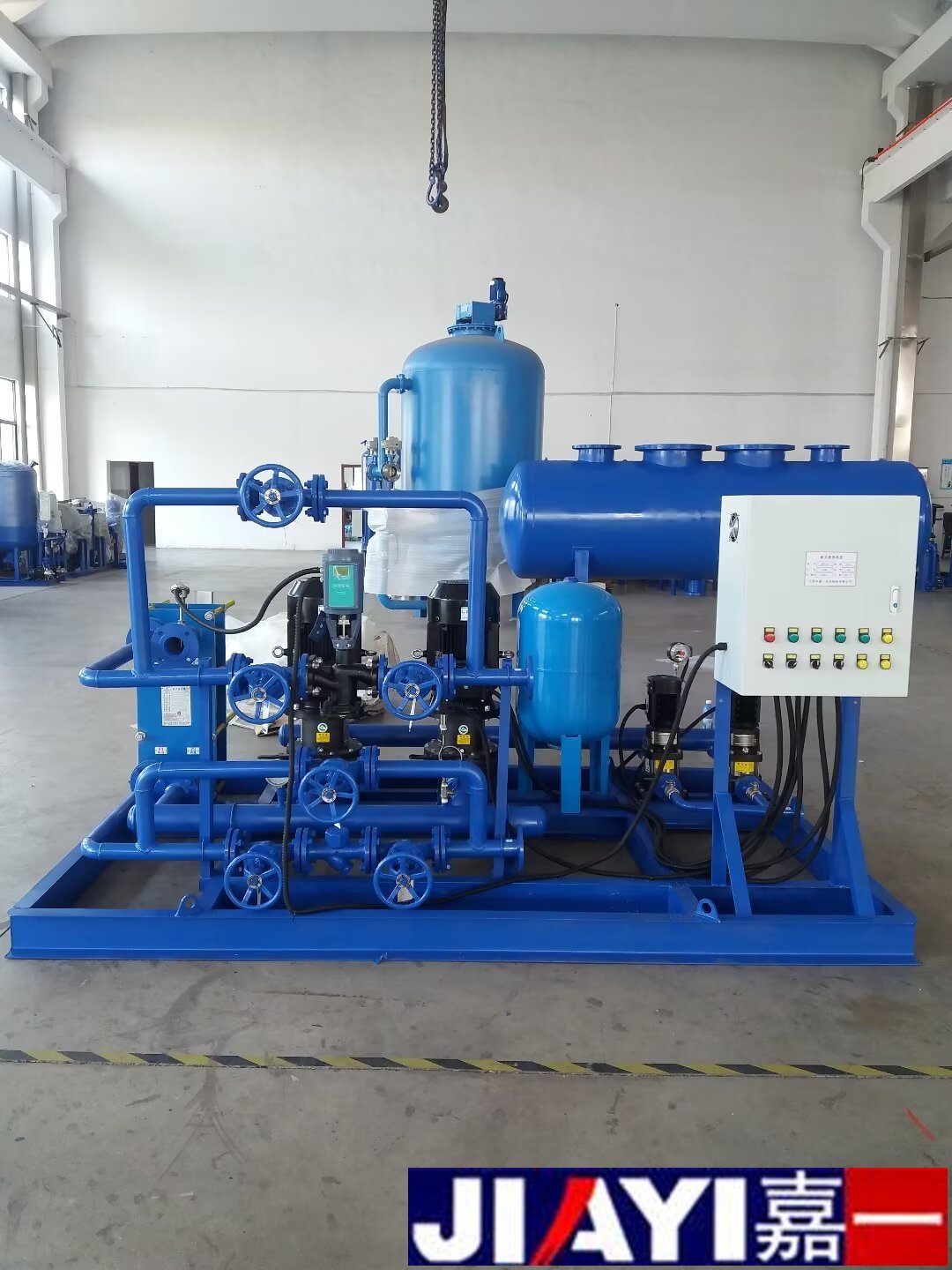

板式換熱器中的流體是如何流動的？

一、結構基礎：板片與流道

• 板片設計：表面有波紋（如人字形、水平平直波紋等），增加流體湍流程度，強化傳熱。
• 流道分布：冷、熱流體分別流經相鄰的兩個流道，通過板片進行熱量交換。

二、流體流動形式

1. 逆流流動

• 特點：冷、熱流體在流道中沿相反方向流動（如一側從左上流入、右下流出，另一側從右下流入、左上流出）。
• 優勢：傳熱溫差大，平均傳熱系數高，熱回收效率最佳。
• 應用：多數工業場景（如制冷、化工、暖通）的首選流動形式。

2. 順流流動

• 特點：冷、熱流體沿相同方向流動（如均從左上流入、右下流出）。
• 優勢：初始階段傳熱速率快，但末端溫差較小，總傳熱量低于逆流。
• 應用：對出口溫度控制要求高的場景（如某些食品加工工藝）。

3. 錯流流動

• 特點：冷、熱流體流動方向垂直交叉（如一側水平流動，另一側垂直流動）。
• 優勢：流動阻力較小，適合高粘度或含顆粒的流體。
• 應用：特殊工況（如部分造紙、制藥行業）。

三、流動特點：湍流與傳熱強化

1. 湍流主導
   • 波紋板片使流體在流道中形成強烈湍流，破壞邊界層，減少熱阻，提升傳熱效率。
   • 湍流程度與波紋角度、間距相關：角度越大，湍流越強，但流動阻力也越大。
2. 交替流動與混合
   • 相鄰流道的流體通過板片分隔，但波紋結構使流體在流道內產生橫向混合，進一步增強熱交換。
3. 低流速高效傳熱
   • 即使在較低流速下（如 0.3~0.5 m/s），湍流仍能保證較高的傳熱系數（可達管殼式換熱器的 2~4 倍）。

四、流動路徑與流道分配

• 單流程與多流程
  • 單流程：冷、熱流體均只流經一組并聯流道，適用于流量大、溫差小的場景。
  • 多流程：流體依次流經多組串聯流道（如先流經左側流道，再轉向右側流道），可增加流程長度，提升溫差，適用于小流量、大溫差需求。
• 分流與合流
  • 流體進入換熱器后，通過分配器均勻分流至各并聯流道，確保流量均勻分布，避免 “偏流” 導致傳熱效率下降。

五、影響流動的關鍵因素

1. 流體物性
   • 粘度、密度、導熱系數等影響流動阻力和傳熱性能。例如，高粘度流體需降低流速以減少壓降。
2. 操作參數
   • 流速：流速增加，湍流增強，但壓降也增大，需平衡傳熱與能耗。
   • 壓降限制：工業設計中通常限制壓降在 0.1~0.5 bar，避免動力消耗過高。
3. 板片結構參數
   • 波紋深度、角度、間距決定流道截面積和湍流強度。例如，人字形波紋板在夾角為 60° 時傳熱效率最高，但阻力也最大。

六、典型應用場景

• 制冷行業：冷水機組中采用逆流流動，實現制冷劑與水的高效換熱。
• 化工行業：錯流或多流程設計用于處理高粘度介質或需要精確控溫的反應體系。
• 暖通空調：順流或逆流用于供暖水與二次水的熱交換，滿足不同溫差需求。
